توزيع التيّار الكهربائي في دارة متفرّعة

ملخّصات دروس العلوم الفيزيائيّة

 السنة الثامنة أساسي

* للتيّار الكهربائيّ شدّة واتجاه.

* يسري التيّار الكهربائيّ في دارة مغلقة من القطب الموجب للمولّد نحو القطب السالب للمولّد.

* رمز شدّة التيار الكهربائيّ هو الحرف I ووحدة قيسها الأمبير ورمزها A.

* آلة قيس شدّة التيّار الكهربائيّ هي الأمبير متر ورمزها وتُركّب في الدّارة بالتسلسل.

هام: يُوصل الطّرف المُلوّن بالأحمر أو المدوّن عليه حرف A أو علامة + بالقطب المُوجب للمُولّد كما يُوصل الطرف الملوّن بالأسود أو المدوّن عليه علامة (–) أو (COM) بالقطب السالب للمولّد.

* كلّ دارة كهربائيّة تحتوي على حلقة واحدة تُسمى دارة كهربائيّة تسلسليّة، أو أنّ تركيبها تركيب تسلسلي. ويسري فيها التيّار الكهربائيّ بنفس الشدّة في كلّ نقطة من نقاطها.

* كلّ دارة كهربائيّة تحتوي على أكثر من حلقة تُسمّى دارة كهربائيّة مُتفرّعة.

* العقدة بالدّارة الكهربائيّة تنتج عن تقاطع أكثر من سلكين مع تماس كهربائيّ.

قانون العقد:

في كلّ عقدة بدارة كهربائيّة يكون مجموع شدّة التيّارات الكهربائيّة الخارجة من العقدة يُساوي مجموع شدّة التيّارات الكهربائيّة الواردة إليها.

مثال:

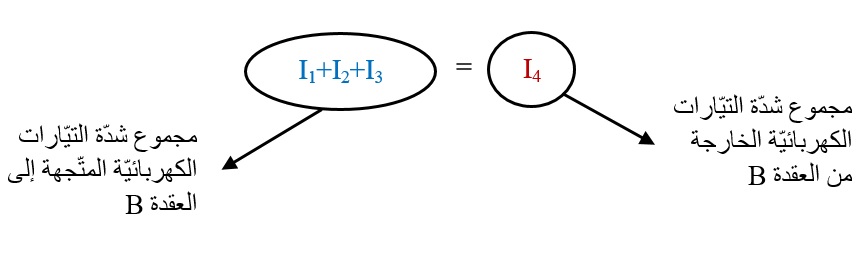

في العقدة B:
