قيس التوتّر الكهربائي - ملخّصات دروس العلوم الفيزيائيّة: السنة الثامنة أساسي
ملخّصات دروس العلوم الفيزيائيّة
السنة الثامنة أساسي
* التوتّر الكهربائي مقدارٌ قابلٌ للقياس، وآلةُ قياسه هي الفولتمتر ورمزُه:
* وحدةُ قياس التوتّر الكهربائي هي الفُولت ورمزها V.
* نستعملُ أيضًا أجزاءَ الفولت ومنها: الملّيفولت ورمزُها mV.
1mV=0,001V
ومن مضاعفات الفولت نستعملُ الكيلوفولت ورمزُه KV.
1KV=1000V
طريقةُ وصلِ الفولتمتر:
* يُركّب الفولتمتر في دارة كهربائيّة بالتّوازي.
* لقياس التوتّر الكهربائي \(U_{AB}\) مثلاً، يجب وصلُ النّقطة A بالقطب الذي يحمل العلامة V أو (+)، والنقطة B بالقطب الذي يحمل العلامة (−) أو العبارة COM.
* لتحديد قيمة التوتّر الكهربائي باستعمال فولتمتر إبرِي، نطبّق القاعدة التالية:
\(U=\frac{n\times c}{E}\) أو \(U=\frac{l\times c}{E}\) مع العلم أن \(c\) هو العِيار و\(n\) أو \(l\) عددُ التدريجات و\(E\) هو السّلّم.
* التوتّر الكهربائي مقدارٌ جبري.
* التوتّر الكهربائي هو مقدار فيزيائي جبريّ، لأنّه يُمكن أن يكون مُوجبًا ويُمكن أن يكون سالبًا.
* إذا انتقل الخطّ الضوئي إلى الأعلى، فهذا دليلٌ على وجود توتّر مُوجب مثلا \(U_{AB}>0\) وإذا انتقل إلى الأسفل، فهذا دليلٌ على وجود توتّر سالب \(U_{AB}<0\) مع العلم أنّ \(U_{AB}=-U_{BA}\).
ملاحظة:

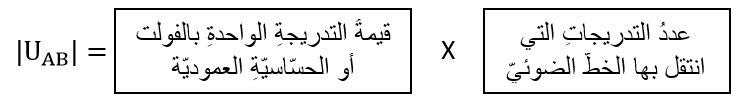

يمكن قياسُ التوتّر الكهربائي باستعمال المشواف وتطبيق القاعدة:
